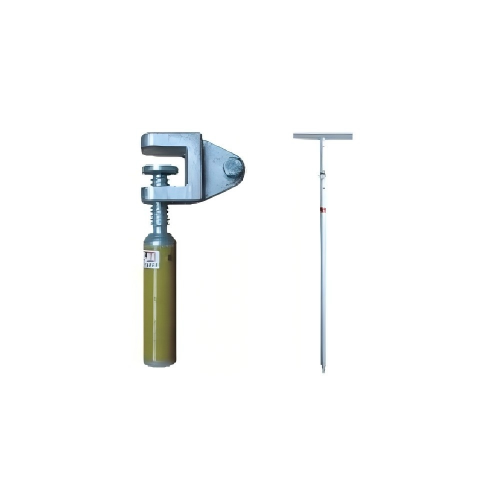

Varilla de conexión a tierra (abrazadera del terminal de conexión a tierra)

Varilla de conexión a tierra (abrazadera del terminal de conexión a tierra)

Descripción general del producto

La abrazadera terminal de la varilla de conexión a tierra es una herramienta central de conexión a tierra de seguridad diseñada para establecer una conexión segura y de baja resistencia entre equipos/líneas eléctricas y la tierra. Como abrazadera de tierra de alto rendimiento para puesta a tierra , se usa ampliamente en construcción de energía, mantenimiento eléctrico, operaciones de subestaciones y escenarios de puesta a tierra de protección contra rayos, evitando accidentes por descargas eléctricas, daños a equipos y riesgos de incendio al desviar rápidamente el exceso de corriente eléctrica hacia el suelo. Fabricado con cobre de alta pureza o acero revestido de cobre (excelente conductividad ≥99,9%) y tratado con un revestimiento antioxidante/corrosión, ofrece un rendimiento confiable en entornos hostiles (costeros, industriales, de alta humedad) y cumple con los estándares globales de seguridad eléctrica.

Especificaciones técnicas

Parámetros estructurales y eléctricos básicos

• Material principal: cobre puro T2 (estándar) / acero revestido de cobre (rentable) / acero inoxidable 316 (ambientes corrosivos)
• Diámetro de la varilla de conexión a tierra: 12 mm / 14 mm / 16 mm / 20 mm (personalizable)
• Longitud de varilla estándar: 500 mm / 1000 mm / 1500 mm / 2000 mm (extensible hasta 3000 mm)
• Rango de sujeción de la abrazadera del terminal: 8-30 mm (se adapta a electrodos de conexión a tierra de cobre/acero)
• Conductividad: ≥99,9% (cobre puro T2) / ≥40% IACS (acero revestido de cobre)
• Corriente nominal de cortocircuito: 20 kA/30 kA (mantenida durante 30 s)
• Tratamiento superficial: Galvanización en caliente/Estañado (anticorrosión, antioxidante)
• Resistencia a la corrosión: Prueba de niebla salina ≥1000h (sin óxido ni oxidación)
• Temperatura de funcionamiento: -40°C a 80°C (adecuada para climas extremos)
• Grado de aislamiento: IP65 (parte de conexión de abrazadera, resistente al polvo/impermeable)
• Peso neto: 0,8 kg (varilla de cobre puro de 1000 mm) / 0,5 kg (varilla de acero revestida de cobre de 1000 mm)
• Mecanismo de fijación: perno hexagonal/tuerca de mariposa (operación sin herramientas opcional)

Características del producto

• Conductividad ultraalta : El material de cobre puro/acero revestido de cobre T2 garantiza una rápida desviación de la corriente (conductividad ≥99,9%), lo que reduce el tiempo de respuesta a fallas en un 30 % en comparación con las varillas de puesta a tierra de acero comunes y minimiza los riesgos de peligros eléctricos.
• Resistencia superior a la corrosión : El tratamiento de superficie de galvanización en caliente/estañado resiste la niebla salina, la humedad y la corrosión química, ideal para entornos costeros, mineros e industriales, con una vida útil de más de 10 años.
• Abrazadera de superficie de contacto amplia : La abrazadera de tierra para conexión a tierra presenta un área de contacto ampliada (≥50 mm²) que elimina problemas de conexión deficiente, garantiza una conexión a tierra estable y evita la generación de arco en el punto de conexión.
• Diseño de fijación segura : El mecanismo de fijación de perno/tuerca de mariposa reforzado evita la desconexión accidental debido a vibración o fuerza externa, lo que mejora la seguridad operativa en un 90 %.
• Fácil instalación y compatibilidad : la opción de tuerca de mariposa sin herramientas permite la instalación por una sola persona en ≤5 minutos; compatible con varillas de cobre, tuberías de acero y rejillas de conexión a tierra; no se necesitan adaptadores especializados.
• Cumplimiento de seguridad global : Fabricada para cumplir con los estándares CE/IEC/ANSI, esta herramienta de conexión a tierra de seguridad garantiza el cumplimiento normativo para proyectos internacionales y reduce los riesgos de auditoría.

Cómo utilizar el producto

1. Inspección previa al uso :
   • Verifique la abrazadera del terminal de la varilla de conexión a tierra en busca de grietas, óxido o piezas sueltas; verifique la conductividad (use un multímetro si es necesario) y la elasticidad de la abrazadera.
   • Confirme que el tamaño de la varilla/abrazadera coincida con los requisitos del electrodo de conexión a tierra y del sistema eléctrico.
2. Instalación de la varilla de puesta a tierra :
   • Taladre un agujero (diámetro ≥20 mm, profundidad ≥800 mm para una conexión a tierra óptima) en el suelo; Inserte la varilla de conexión a tierra verticalmente en el orificio y rellénela con tierra conductora (mezclada con bentonita si la resistividad del suelo es alta).
3. Conexión de abrazadera terminal :
   • Abra la abrazadera de tierra para conexión a tierra y fíjela a la parte superior de la varilla de tierra; apriete el perno/tuerca de mariposa para asegurar un contacto total (sin espacios de aire entre la abrazadera y la varilla).
   • Conecte el otro extremo de la abrazadera al terminal de conexión a tierra del equipo eléctrico/línea (asegúrelo con una arandela de seguridad para evitar que se afloje).
4. Verificación de conexión a tierra : utilice un probador de resistencia a tierra para confirmar la resistencia de conexión a tierra ≤4Ω (que cumple con las normas de seguridad internacionales); ajústelo si la resistencia es demasiado alta (por ejemplo, agregue más varillas de conexión a tierra).
5. Mantenimiento posterior a la instalación :
   • Inspeccione la abrazadera/varilla trimestralmente para detectar corrosión o aflojamiento; Limpie la superficie de contacto anualmente y vuelva a aplicar grasa anticorrosión si es necesario.
   • Guarde la herramienta de conexión a tierra de seguridad de repuesto en un área seca y ventilada para evitar la oxidación.

Escenarios de aplicación

• Construcción y mantenimiento de energía: protección de puesta a tierra para líneas eléctricas aéreas, transformadores de distribución y equipos de subestaciones (caso de uso principal para abrazadera terminal de varilla de puesta a tierra ).
• Sistemas de protección contra rayos: Puesta a tierra de pararrayos, protectores contra sobretensiones y redes de protección contra rayos en edificios comerciales/residenciales.
• Infraestructura de Telecomunicaciones: Puesta a tierra de torres de telecomunicaciones, estaciones base y gabinetes de cables de fibra óptica para protección contra sobretensiones.
• Instalaciones de energía renovable: puesta a tierra de paneles solares, turbinas eólicas y sistemas de almacenamiento de energía para garantizar un funcionamiento seguro en entornos exteriores.
• Centros de datos e instalaciones industriales: puesta a tierra de racks de servidores, maquinaria de precisión y paneles de control para proteger los componentes electrónicos sensibles de las fluctuaciones de voltaje.
• Sitios de construcción: Conexión a tierra temporal de equipos eléctricos portátiles, máquinas de soldar y maquinaria de construcción para evitar riesgos de descargas eléctricas.

Beneficios para los clientes

• Riesgos de peligro eléctrico reducidos en un 90 % : la conexión a tierra de alta conductividad desvía rápidamente el exceso de corriente, eliminando descargas eléctricas, daños a los equipos y riesgos de incendio en los sistemas eléctricos.
• Eficiencia de conexión a tierra un 30% mayor : el material de conductividad ultra alta reduce el tiempo de desvío de corriente de falla, mejorando la seguridad y estabilidad de los sistemas eléctricos/de energía.
• Tiempo de instalación un 50 % menor : el diseño de tuerca de mariposa sin herramientas permite una instalación rápida por parte de una sola persona, lo que reduce los costos de mano de obra y el tiempo de inactividad del proyecto.
• Vida útil de más de 10 años : el tratamiento de superficie resistente a la corrosión minimiza la frecuencia de reemplazo, lo que reduce el costo total de propiedad en un 40 % en comparación con las varillas de conexión a tierra de baja calidad.
• Elegibilidad global del proyecto : la certificación CE/IEC/ANSI garantiza el cumplimiento de las regulaciones eléctricas internacionales/de la UE/EE. UU., lo que respalda las licitaciones globales y la expansión del mercado.
• Compatibilidad versátil : Adaptable a múltiples electrodos de puesta a tierra y sistemas eléctricos, lo que reduce la necesidad de herramientas especializadas y reduce los costos de inventario en un 30 %.

Certificaciones y cumplimiento

Nuestra abrazadera terminal de varilla de conexión a tierra (una herramienta clave de conexión a tierra de seguridad ) cumple con estrictos estándares globales de seguridad y calidad eléctrica:

• Certificación CE (Conformité Européenne): Cumple con la Directiva de bajo voltaje de la UE (LVD 2014/35/EU) y la Directiva de maquinaria 2006/42/EC.
• Cumplimiento IEC 61439: Cumple con los estándares de la Comisión Electrotécnica Internacional para sistemas de puesta a tierra y aparamenta de bajo voltaje.
• Cumplimiento de ANSI/UL 467: Cumple con los estándares del Código Eléctrico Nacional (NEC) de EE. UU. para equipos de conexión a tierra y conexión a tierra.
• Certificación ISO 9001:2015: valida un riguroso control de calidad en los procesos de abastecimiento, fabricación y prueba de materiales.
• Cumplimiento de RoHS: libre de sustancias peligrosas (Pb, Hg, Cd) para cumplir con los requisitos ambientales y de salud ocupacional.
• Cumplimiento de GB/T 21698-2008: Cumple con los estándares nacionales chinos para varillas de puesta a tierra de acero revestidas de cobre (para proyectos del mercado asiático).

Todas las unidades se someten a pruebas de fábrica al 100% (conductividad, resistencia a la corrosión, resistencia a la corriente de cortocircuito) antes del envío para garantizar el cumplimiento de las normas de seguridad globales.

Opciones de personalización

• Personalización del tamaño: Longitud de la varilla de puesta a tierra (300 mm-3000 mm) y diámetro (10 mm-25 mm) para adaptarse a la resistividad del suelo y los requisitos del proyecto (MOQ: 50 unidades).
• Personalización del material: Abrazadera/varilla de acero inoxidable 316 para ambientes mineros costeros/corrosivos extremos (MOQ: 100 unidades).
• Personalización del mecanismo de fijación: Palomilla sin herramientas (estándar) / Perno hexagonal con contratuerca / Abrazadera de liberación rápida (MOQ: 80 unidades).
• Personalización del Tratamiento Superficial: Niquelado (para escenarios de alta conductividad y baja resistencia) / Recubrimiento Antiestático (para ambientes explosivos) (MOQ: 100 unidades).
• Personalización de la marca: logotipo de la empresa grabado con láser, clasificación de conductividad o advertencias de seguridad en la abrazadera/varilla (MOQ: 100 unidades).
• Personalización de accesorios: Bentonita conductora adicional, probadores de resistencia a tierra o estuches de almacenamiento (MOQ: 50 unidades).

Proceso de producción

1. Diseño e ingeniería : el modelado 3D optimiza el área de contacto de la abrazadera y la conductividad de la varilla; El análisis de elementos finitos prueba la capacidad soportada de corriente de cortocircuito.
2. Obtención de materiales : cobre T2 de alta pureza/acero revestido de cobre (proveedores con certificación ISO) se someten a pruebas de conductividad y resistencia a la corrosión.
3. Fabricación de varillas : Estirado en frío de varillas de cobre/acero (tolerancia de ±0,1 mm); Tratamiento térmico para mejorar la resistencia mecánica.
4. Producción de abrazaderas : mecanizado CNC del cuerpo de la abrazadera; Estampado de la superficie de contacto para garantizar un contacto eléctrico completo.
5. Tratamiento superficial : Galvanización en caliente/estañado de varilla/abrazadera; Curado del revestimiento anticorrosión (horno con temperatura controlada).
6. Montaje y control de calidad : Montaje de abrazaderas y sujetadores; Inspección 100% de conductividad, fuerza de sujeción y resistencia a la corrosión.
7. Pruebas y certificación : pruebas de resistencia a tierra, pruebas de corriente de cortocircuito y pruebas de niebla salina; documentación de certificación para cada lote.
8. Embalaje y envío : revestimiento de aceite antioxidante + embalaje de espuma a prueba de golpes; Cajas de madera personalizadas para envío marítimo/aéreo a destinos globales.

Testimonios y reseñas de clientes

• EU Power Grid (Alemania) : "La abrazadera terminal de la varilla de conexión a tierra es nuestra principal herramienta de conexión a tierra de seguridad para la protección contra rayos de subestaciones. El material de cobre puro garantiza una baja resistencia a la conexión a tierra y la certificación CE fue fundamental para el cumplimiento de la UE. Hemos reducido los incidentes de fallas eléctricas en un 85 %".
• US Telecom Solutions (Texas) : "Utilizamos la abrazadera de tierra para la conexión a tierra de instalaciones de torres de telecomunicaciones. El revestimiento resistente a la corrosión resiste la humedad y la niebla salina de Texas, y la instalación sin herramientas reduce el tiempo en el sitio en un 50%. El cumplimiento de ANSI fue un factor de compra clave".
• Australian Solar Energy (Sydney) : "Las varillas de acero revestidas de cobre de 1500 mm son perfectas para la conexión a tierra de parques solares. El rango de funcionamiento de -40 °C a 80 °C se adapta a las temperaturas del interior y la vida útil de 10 años se alinea con nuestros planes de proyecto a largo plazo".
• Asia Data Center (Singapur) : "Personalizamos varillas de acero inoxidable de 2000 mm para la conexión a tierra de nuestro centro de datos. La conexión de baja resistencia protege nuestros bastidores de servidores contra sobretensiones y la clasificación IP65 funciona perfectamente en nuestro ambiente tropical húmedo".

Preguntas frecuentes

• P: ¿Cuál es la profundidad de instalación recomendada para la abrazadera terminal de la varilla de conexión a tierra?
  R: Para un rendimiento óptimo de la conexión a tierra, instale la varilla a una profundidad de ≥800 mm (se recomienda más de 1000 mm para áreas de alta resistividad del suelo); Rellene con bentonita conductora para reducir la resistencia del suelo.
• P: ¿La abrazadera de tierra para conexión a tierra es compatible con electrodos de conexión a tierra de tubos de acero?
  R: Sí, el rango de sujeción de la abrazadera de 8 a 30 mm se adapta a la mayoría de los tubos de acero (de 10 a 28 mm de diámetro) y varillas de cobre; no se necesitan adaptadores adicionales.
• P: ¿Cómo mantener la herramienta de conexión a tierra de seguridad?
  R: Inspeccione trimestralmente si hay óxido o aflojamiento; limpie anualmente la superficie de contacto de la abrazadera y aplique grasa anticorrosión; Pruebe la resistencia a tierra semestralmente para garantizar ≤4Ω.
• P: ¿Puedo personalizar la longitud de la varilla de conexión a tierra para proyectos especiales?
  R: Sí, ofrecemos longitudes personalizadas de 300 mm a 3000 mm (MOQ: 50 unidades), con un plazo de producción de 7 a 10 días.
• P: ¿Cuál es la garantía de la abrazadera terminal de la varilla de conexión a tierra?
  R: Garantía de 2 años para la integridad estructural de la abrazadera y garantía de 5 años para la resistencia a la corrosión de la varilla; se proporciona soporte técnico de por vida.
• P: ¿Cuál es la corriente máxima de cortocircuito que puede soportar el producto?
  R: Los modelos estándar soportan 20 kA/30 kA durante 30 s; Hay disponibles modelos personalizados de alta corriente (hasta 50 kA) para sistemas industriales de alto voltaje (MOQ: 100 unidades).
